您的位置:首页 > 工控维修 > PLC维修 PLC维修
文本一体机维修 FL1S-30M-TK100
文体一体机维修

各种伺服驱动器维修

各种变频器维修热线:135 1076 9830 郭生
常见故障
维修案例

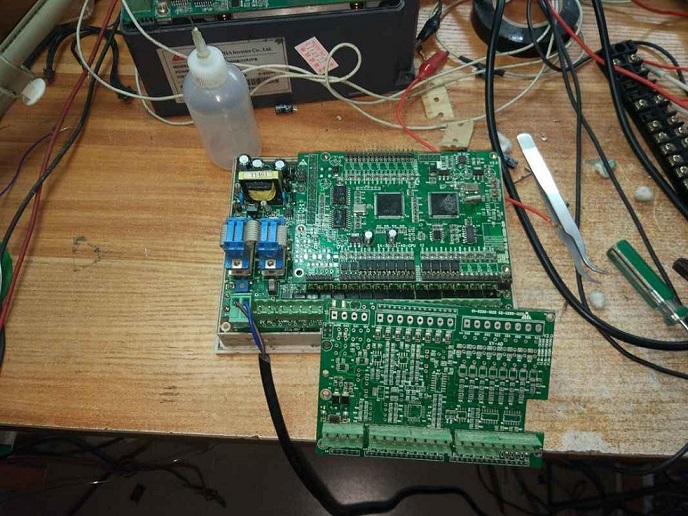

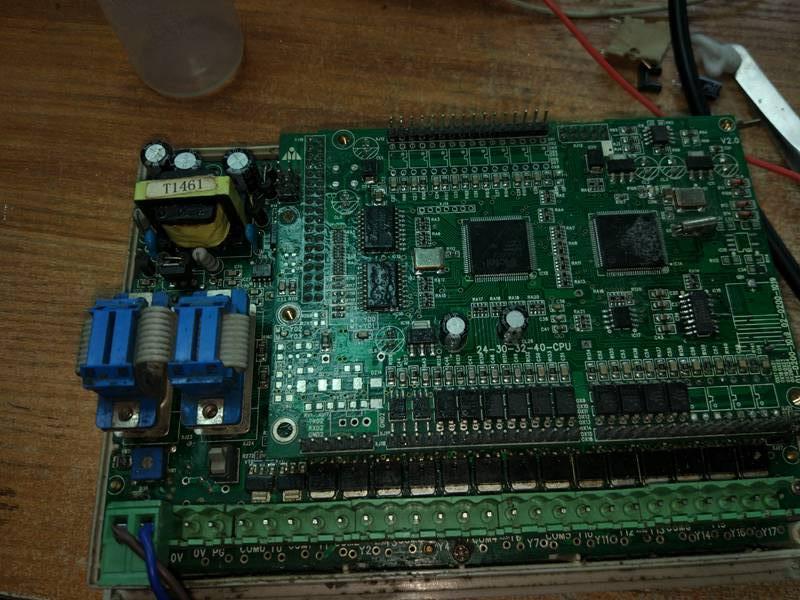

 客户的一台专用的文本显示一体机型号:FL1S-30M-TK100 是香皂包装机上面用的。客户描述的故障是不能手动,拿到手之后,检查按键是正常的,按键都有反应,切换到手动页面时,按对应的键确实是没有对应的输出,经过我的观察,发现PLC的输出点是有一个点是在闪,有输出说明PLC的程序是正常的,文本的页面也有,说明文本显示器的页面也是正常的,只有一个解释那就是PLC和文本之间的通讯异常,所以手动操作会没有反应,先检查PLC和文本显示器之间的小通讯线检查看看有没有问题,有问题的话,也会导致通讯不了,量了之后都是通的没有问题,那问题就是出现在文本显示器和PLC之间的通讯电路有问题,经过检查,是因为PLC上面有个电池时间长了电池漏液,电路板上面的通讯芯片损坏了,电路板上面的通讯电路也蚀断了,周围的小元件也蚀烂了,损坏元件全部更换完之后,通电发现COM通讯指示灯闪的频率好像是不一样了,有可能是好了,然后切换到手动页面时,按对应的键,对应的输出也有反应了,文本显示一体机修复完成。







技术特点

 TK100是一个小型的人机界面与可编程序控制器(PLC)的一体化小型控制器,同时文本显示器还可以与各类PLC(或带通信口的智能控制器)配合使用,以文字或指示灯等形式监视、修改PLC内部寄存器或继电器的数值及状态,从而使操作人员能够自如地控制机器设备。

TK100可编程序控制器和可编程文本显示器有以下特点:



通过编辑软件TK100在计算机上制作画面,自由输入汉字及设定PLC地址,使用串口通讯下载画面。
通讯协议和画面数据一同下载到显示器,无须PLC编写通讯程序。
具有密码保护功能,密码操作更加人性化。
具有报警列表功能,逐行实时显示当前报警信息。
具有可选的具有时钟模块的型号,可以提供实时时钟
19个按键可被定义成功能键,有数值输入小键盘,操作简单,可替代部分控制柜上机械按键。
选择通讯方式RS232。
带背景光STN液晶显示,可显示24个英文字符×4行,即12个汉字×4行。
显示器前表面符合IP65构造,防水、防油。
组态程序下载速度快。
程序运行速度大大提高。在单页有较多动态控件(如寄存器等)时,键盘响应速度和刷新速度快。
支持动态文本采用了非连续的显示方式,可以对任意小于65535的寄存器值进行显示。
面向所有协议开放了报警列表,报警列表解除了某些协议中位偏移必须为0的限制。
支持功能键单键设定寄存器参数功能。
支持寄存器的工程数据转换功能。
支持对16进制数的输入,设定和显示的支持 。
支持增强版的自由协议,作为从设备显示器,可访问的内存空间达255WORDS。
高速的启动速度和更快的响应速度。
支持远程升级功能。如果有更新更强的软件版本发布,用户只需到公司网站下载新版组态软件。重新下载组态画面时将自动升级下位机软件,不需要任何用户干预
具有与三菱完全兼容的20点继电器输出的可编程序控制器(PLC),12点光电隔离输入,8点继电器输出。
